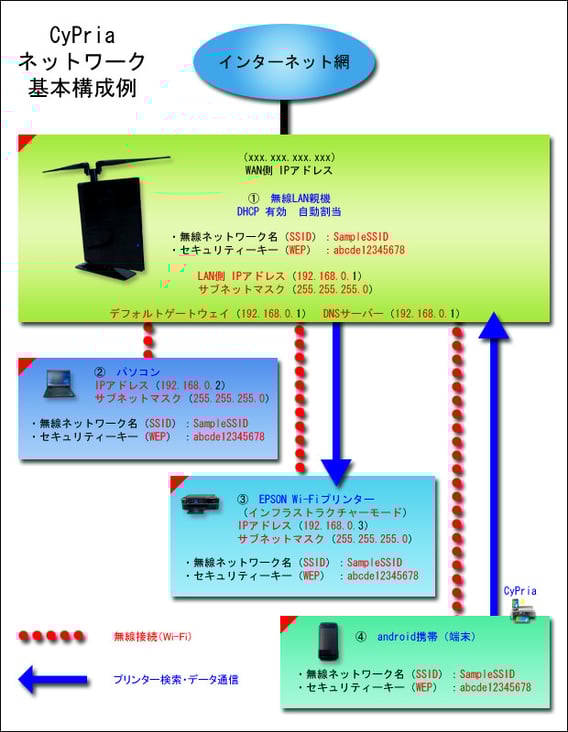

CyPriaネットワーク基本構成例
設定内容は一例であり、全ての環境における動作を保証するものではございません。
設定の変更は自己責任となりますのでご注意ください。
CyPria からプリンターを認識させるためには、「プリンター」および「android OS 搭載端末」が、
無線LAN親機と同じ無線ネットワークに接続されていることが前提となります。
以下、設定確認事項
------------------------------------------------------------------------
■■■ 通信機器 （イメージ図内 ①②③④） ■■■
------------------------------------------------------------------------
■確認事項１（下記の通信機器が揃っていることをご確認ください。）
1. 無線LAN親機（以下、「無線親機」と記載）
2. パソコン（必須ではありませんが、無線親機の設定や確認で使用されていると思います。）
3. EPSON ESC/P-R対応 無線LAN搭載プリンター（以下、「プリンター」と記載）
4. android OS 搭載端末（以下、「android 端末」と記載、スマートフォンなどの事になります。）
※ 対応プリンターについては、こちら。
------------------------------------------------------------------------
■■■ 無線親機 （イメージ図内 ①） ■■■
------------------------------------------------------------------------
■確認事項２（無線親機の下記設定をご確認ください。）
（設定方法、設定確認方法については、無線親機付属の説明書をご確認いただくか、
無線親機のメーカーへお問い合わせください。）
◆ルーター機能設定
1. ルーター機能（例、有効またはルーターモード）
（無線親機1台の場合で、2台目以降のアクセスポイントモードに接続する場合を除く。）
◆ネットワーク設定
1. LAN側IPアドレス（例、192.168.0.1）
2. サブネットマスク（例、255.255.255.0）
3. DHCP機能（例、有効）
（無効に設定している場合、android 端末で手動IPアドレスを設定できる必要があります。）
◆無線設定（Wi-Fi 設定）
1. 無線機能（有効）
2. SSID（無線ネットワーク名）（例、samplenetwork）
3. 認証方式（例、オープンシステム）
4. 暗号化方式（例、WEP）
5. 暗号化キー（セキュリティーキーやパスワードなどとも言う）
（例、・暗号化の種類 WEP-128bit
・暗号化値の種類 ASCII文字 13文字
・暗号化の値 abcdefghijklm ← 13文字
※ 無線親機の設定で SSID を隠蔽（表面上は無線親機の電波を見つけられないようになる）設定を
している場合で、android 端末側で無線親機の SSID を手動追加しても無線ネットワークに
接続されない場合は、無線親機の SSID の隠蔽を解除する必要がございます。
※ 上記設定内容は、プリンターおよび android 端末の設定に必要な情報となります。
※ 重要
「ドコモ HW-01C」などのモバイルルーターを無線親機としてご利用される場合は、
モバイルルーター内の機能「プライバシーセパレーター」を無効にしてください。
以下その手順になりますが、詳細はモバイルルーターの取扱説明書をご覧いただくか、
モバイルルーターの通信契約キャリアへお問い合わせください。
◆モバイルルーター
1. モバイルルーターとPCを接続し、設定画面へログインする。
2. 画面内左側にある「設定」をクリックする。
3. 画面内「無線LAN設定」をクリックする。
4. 画面内「無線LAN基本設定」をクリックする。
5. 「無線LAN基本設定」画面内の「プライバシーセパレーター」項目の「有」を「無」にする。
6. [適用]ボタンをクリックし、画面の指示通り進める。
------------------------------------------------------------------------
■■■ プリンター （イメージ図内 ③） ■■■
------------------------------------------------------------------------
■確認事項３（プリンターの下記設定をご確認ください。）
（設定方法、設定確認方法については、プリンター付属の説明書をご確認いただくか、
プリンターのメーカーへお問い合わせください。）
◆ネットワーク基本設定
1. IPアドレス（無線親機と同一の値で末尾を他の通信機器と重複しない任意の値）
（例、・無線親機のLAN側IPアドレスが、192.168.0.1 の場合、
プリンター 192.168.0.3 ← 2～254の中から任意の値
2. サブネットマスク（無線親機と同一の値）
3. デフォルトゲートウェイ（無線親機のLAN側IPアドレスと同一の値）
4. プライマリDNSサーバー（無線親機のLAN側IPアドレスと同一の値）
5. セカンダリDNSサーバー（設定不要）
◆無線LAN設定
1. 無線機能（有効）
2. 通信モード（※ インフラストラクチャーモード）
（※ アドホックモードは、サポート対象外となります。）
3. SSID（無線親機と同一の SSID ）
4. 認証方式（無線親機と同一の認証方式）
5. 暗号化方式（無線親機と同一の暗号化方式）
6. 暗号化キー（無線親機と同一の暗号化キー）
------------------------------------------------------------------------
■■■ android 端末 （イメージ図内 ④） ■■■
------------------------------------------------------------------------
■確認事項４（android 端末へ下記設定を行ってください。）
◆設定手順
1. android 端末のホーム画面で、[Menu]ボタンを押す。
（[Menu]ボタンについては、android 端末の説明書をご確認いただくか、
android 端末のメーカーまたは通信契約キャリアへお問い合わせください。）
2. [設定]をタップする。
3. [無線とネットワーク]をタップする。
4. 「Wi-Fi」にチェックマークがついた状態を確認する。
（チェックマークがついていなければ、タップする。）
5. [Wi-Fi設定]をタップする。
6. 「Wi-Fi」にチェックマークがついた状態にする。
（チェックマークがついていなければ、タップする。）
7. そのまま同じ画面の中の「Wi-Fiネットワーク」のリストから、
無線親機に設定してあるものと同じ「SSID 名」をタップする。
（※ リスト表示している画面は、上下にスクロールします。）
（無線親機に設定してあるものと同じ「SSID 名」がない場合、手順 10へ）
8. パスワード入力を求められるので、
無線親機に設定してあるものと同じ「暗号化キーの値」を入力する。
（セキュリティーキーやパスワードなどとも言う）
9. [接続]ボタンをタップする。
（以上で設定は、完了しました。）
※ 無線親機に設定してあるものと同じ「SSID 名」の下に、
「接続されました」と表示されていれば設定は完了です。
「CyPria からのプリンター認識確認」へお進みください。
■補足
◆android 端末に固定 IP を設定する方法
上記手順 5 実行後の「Wi-Fi設定」画面にて android 端末の[menu]ボタンを押すと、
固定 IP 設定画面を呼び出すことができます。
（※ 但し、全機種にて確認はできておりません。）
◆手順 7 で、無線親機に設定してあるものと同じ「SSID 名」がなかった場合
10. リスト表示画面をスクロールして一番下の[Wi-Fiネットワークを追加]をタップする。
11. 無線親機に設定してあるものと同じ「SSID 名」を入力する。
12. 「SSID 名」入力ボックス下の「セキュリティ」[なし]をタップする。
13. 無線親機に設定してあるものと同じ「暗号化方式」をタップする。
14. 無線親機に設定してあるものと同じ「暗号化キーの値」を入力する。
（セキュリティーキーやパスワードなどとも言う）
15. [保存]をタップする。
（以上で設定は、完了しました。）
※ 無線親機に設定してあるものと同じ「SSID 名」の下に、
「接続されました」と表示されていれば設定は完了です。
「CyPria からのプリンター認識確認」へお進みください。
------------------------------------------------------------------------
■■■ CyPria からのプリンター認識確認 ■■■
------------------------------------------------------------------------
■確認事項５（android 端末で下記を行ってください。）
◆CyPria (又は CyPria Free) からのプリンター認識
1. 無線親機の電源が入っていることをご確認下さい。
2. プリンターの電源が入っていることをご確認下さい。
3. CyPria (又は CyPria Free) を起動する。
4. [CyPria ランチャー]画面で、[Menu]ボタンを押す。
5. [印刷設定]をタップする。
6. [虫眼鏡アイコン]をタップする。
7. 自動検索されたプリンター名が、リストに表示されることをご確認ください。
8. 自動検索されたプリンター名をタップする。
9. 「印刷設定」画面に選択したプリンター名が、表示されていることをご確認ください。
（以上で、すべて完了となります。）
※ プリンターが検索されない場合、「■確認事項１」から再度見直しが必要です。
------------------------------------------------------------------------
■■■ 用語解説 ■■■
------------------------------------------------------------------------
■インフラストラクチャモード
無線親機を介して通信を行う方式になります。
複数の端末が同時にインターネットへ接続できるので、
一般的なLANの利用形態となっています。
■アドホックモード
無線親機を介せずに端末のLANアダプタ同士で、
直接データ通信を行う方式になります。
■同じネットワーク
例）IPアドレスとサブネットマスク
①無線親機
LAN側 IPアドレス 「192.168.0.1」
LAN側 サブネットマスク 「255.255.255.0」
②プリンター
IPアドレス 「192.168.0.3」
サブネットマスク 「255.255.255.0」
上記①②における
IPアドレス「192.168.0」の部分と
サブネットマスク「255.255.255.0」が同じネットワークを意味します。
無線接続の場合はさらに「無線ネットワーク名（SSID）」が一致すること。
（セキュリティーキーも含む。）
------------------------------------------------------------------------
